一、產品應用背景
單相接地故障是電網運行中最普遍的一種故障形式，約占系統電氣故障的80%以上。我國3~66kV中壓電網，大多采用中性點非有效接地的運行方式（又稱為小電流接地方式），這是因為中性點不接地電網發生單相接地故障時，供電電壓（線電壓）依然對稱并且接地電流一般不大，不需要立即切除線路，這就大大提高了供電可靠性。
但是隨著電網規模的擴大，中壓線路電纜化率的提高，以及城網、農網、企業電網混合的配電網絡越來越復雜，單純的采用不接地系統或者消弧線圈接地系統的運行方式已不能滿足我國相關規程中對中壓中性點非有效接地系統，在發生單相接地故障時“能夠維持運行2小時”的規程要求。根據對各類型中壓配電網的故障調研發現，由單相接地故障引起的跳閘事故率逐年提高，特別是企業電網因單相接地引起的跳閘事故占總短路故障的80%。同時，伴隨中壓配電網單相接地故障產生的弧光接地過電壓、鐵磁諧振、小電流選線準確率低等問題嚴重影響著中壓電網的運行可靠性，甚至由于單相接地未得到及時有效處理引起的人身傷害事故偶有發生，造成嚴重的電力安全事故。
近年來，關于中壓配電網中性點運行方式的討論愈來愈多：“不接地或諧振接地系統是否還能夠滿足新型中壓配電網單相接地時運行供電”，“我國是否具備普遍推廣小電阻接地系統的條件”，“中性點不接地系統采用主動干預消弧能否解決供電可靠性問題”，“中性點諧振接地系統并聯中電阻選線應用的優點”等等，形成了“百家爭鳴”的局面，在推動和促進學術進步的同時，也給電力用戶的方案設計、設備選型帶來了困擾，無從決策。
我公司多年來一直致力于提供電網的安全、高效、經濟、智能運行方案，為了在新的配電網環境下繼續發揮中性點不接地系統在單相接地故障時的供電可靠性優勢，我公司開發了SUN型主動干預型消弧及單相接地故障管理系統。SUN主動干預型消弧及單相接地故障管理系統能夠適用于新型配電網環境（電容電流大、配網環境復雜等），采用脈沖電流選線、主動干預消弧、全電壓監測錄波、過電壓抑制等多種核心技術原理實現快速選相、選線、熄弧準確率100%，保證系統的供電可靠性和安全性；對故障電壓和各回路零序電流波形的錄波，可以滿足用戶對故障數據的分析采集需要。

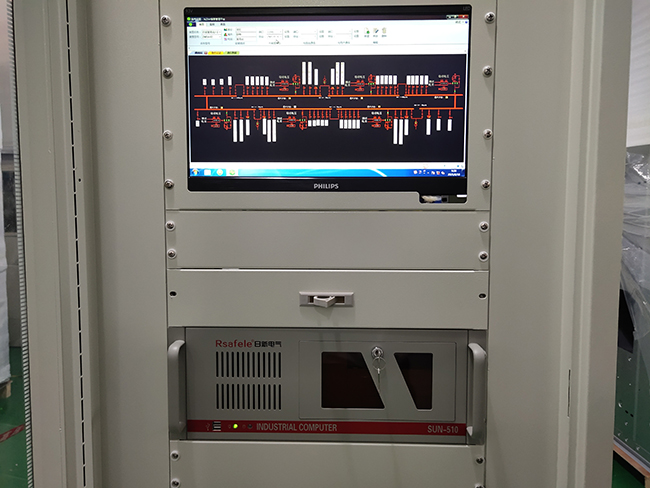

二、主動干預型消弧裝置&單相接地故障管理系統
SUN主動干預型消弧裝置&單相接地故障管理系統既保持了中壓中性點非有效接地系統的供電可靠性優勢，又解決了新型配電網環境下選線準確率低、接地電流大、高頻電流大、接地電弧劇烈、過電壓幅值高、諧振燒PT、電纜放炮、智能化水平低、故障分析數據缺失等一系列問題。
（1）脈沖電流選線功能（SUN-X接地選線功能）
系統發生單相接地故障后，脈選控制器在20ms內做出響應，單相快速真空斷路器10ms內合閘，接地變投入中性點經中電阻接地，向接地線路注入幅值50A~200A的阻性電流，注入時間為工頻半個周波，使流過故障線路的零序電流為持續時間10ms，采用信號強，抗干擾能力強，選線正確率100%并且不影響電力系統的繼電保護；完成工頻半個周波的注入電流采集后，脈選控制器命令單相快速真空斷路器在5ms以內分閘，退出接地變及中電阻，系統恢復非有效接地系統運行。
（2）主動干預消弧功能（SUN-J接地消弧處理功能）
A．不接地系統，接地電容電流Ijd≤63A時，處理功能采用高壓限流熔斷器與快速分相真空接觸器的觸點消弧組合方式，將故障相接觸器合閘，主動干預轉移接地電容電流，使接地故障點的殘留為零，快速熄弧并維持線路運行；同時能夠保證高壓限流熔斷器的選型安全，在發生異相接地短路故障時能夠安全開斷；
B．諧振接地系統，補償后剩余高頻電容電流Ich≤63A時，處理功能采用高壓限流熔斷器與快速分相真空接觸器的觸點消弧組合方式，將故障相接觸器合閘，主動干預轉移消弧線圈補償后剩余的高頻電容電流，使可靠熄弧并維持線路運行，同時能夠保證高壓限流熔斷器運行在安全區間；
C．不接地系統，接地電容電流63A＜Ijd≤1250A時，處理功能采用快速分相真空斷路器的開關消弧方式，將故障相快速真空斷路器合閘，主動干預轉移接地電容電流，使接地故障點的殘留為零，快速熄弧并維持線路運行；在發生異相接地短路故障時通過快速真空斷路器能夠快速可靠開斷短路電流，開斷電流≤31.5kA。
對于電網的瞬時性故障和永久性故障具有自適應功能，瞬時性故障免維護恢復運行，永久性故障干預接地后使電壓穩定并維持運行2小時。
（3）電壓監測及錄波功能（SUN-D電壓監測錄波功能）
具備對母線電壓的監測功能，通過計量、測量、保護等電壓量至電壓小母線；
具備過電壓抑制及一、二次消諧功能；
具備對每一次故障的事件記錄、電壓波形錄波功能；
具備對每一次接地故障的事件記錄、各回路零序電流波形錄波功能。
具備對電壓越限、斷線、接地、諧振、諧波、電壓暫降等故障的報警功能；
2.1 適用場所
本產品適用于3-35kV中壓中性點不接地系統、中性點經消弧線圈接地的電力系統。
本產品可用作快速控制單相接地故障的發展，并可快速準確地給出故障線號，為在不間斷供電的情況下進行單相接地故障的處理創造充分條件。同時通過對故障電壓、零序電流的波形記錄，為事后分析故障成因與降低故障率提供了可靠的數據記錄。
2.2 環境條件
環境溫度：－25～＋50℃。
海拔高度：≤2000m。
空氣濕度：日平均濕度≤96%、月平均濕度≤90%。
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）。
周圍環境：不得有粉塵、煤氣、煙氣等具有爆炸性、腐蝕性和易燃性的混合物。
對于高海拔地區、戶外場所、腐蝕性場所等運行環境惡劣的條件，訂貨時須明確提出，我方可根據裝置的特殊運行環境，設計制造滿足現場運行條件的產品。

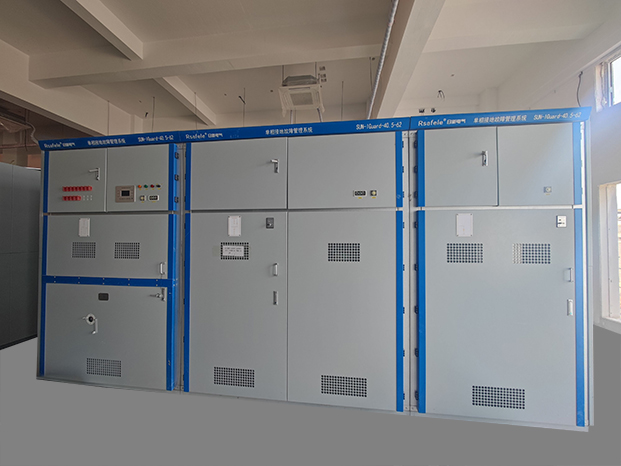

主動干預型消弧裝置&單相接地故障管理系統
主動干預型消弧裝置&單相接地故障管理系統-故障相經電抗器接地消弧裝置
主動干預型消弧裝置&單相接地故障管理系統-故障相經電阻接地
主動干預型消弧裝置&單相接地故障管理系統-故障相經軟開關接地消弧裝置
<
