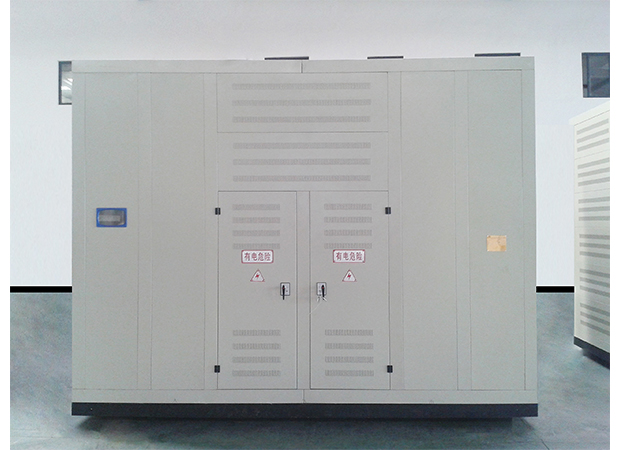

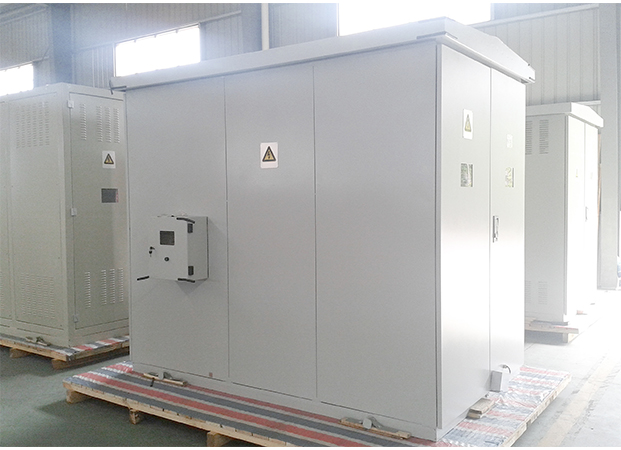

一、產品概述
變壓器中性點隔直電阻限流裝置又名限制直流分量電阻成套裝置，主要適用于在高壓試驗中沖擊發電機系統一次回路限制短路試驗電流的直流分量；以及在變壓器中性點接地能夠抑制直流單極大地回線運行方式導致的變壓器中性點直流偏磁電流，避免直流電流對變壓器造成的危害。
二、產品特點
□ 我司產品體積小，散熱好，絕緣高；
□ 瞬時耐受大電流沖擊能力強；溫升低；
□ 采用熔點高、阻值穩定、溫度系數小、熱容量大的材料；
□ 可靠性強，多重絕緣，電阻內外及電阻元件均采用特殊材質絕緣及支撐。
三、執行標準
DLT 1541-2016 電力變壓器中性點直流限(隔)流裝置技術規范

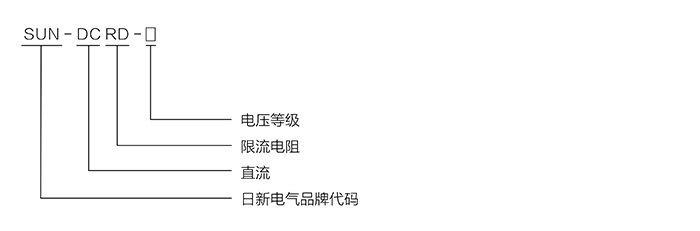

四、型號說明

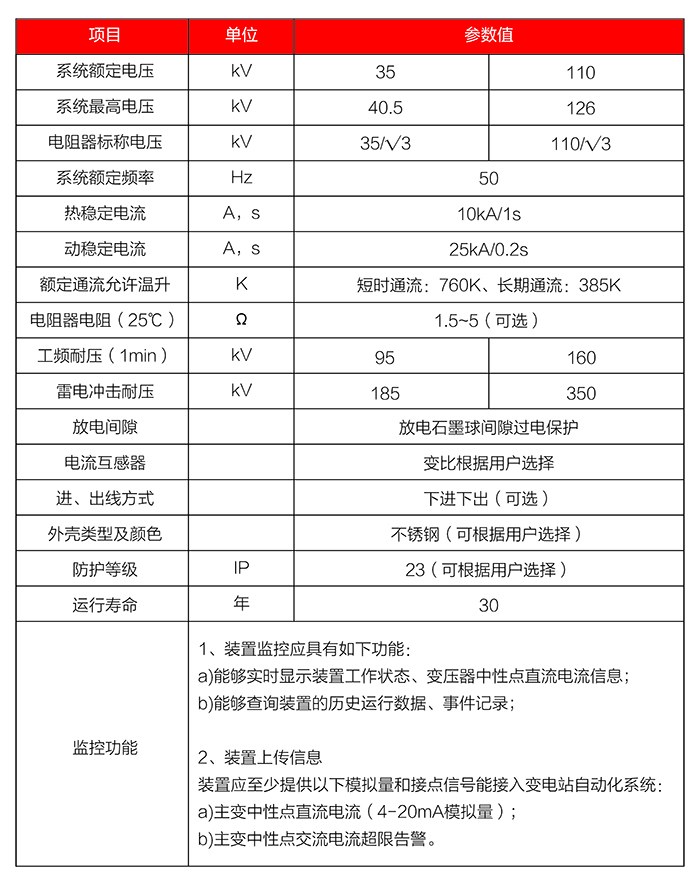

五、技術參數

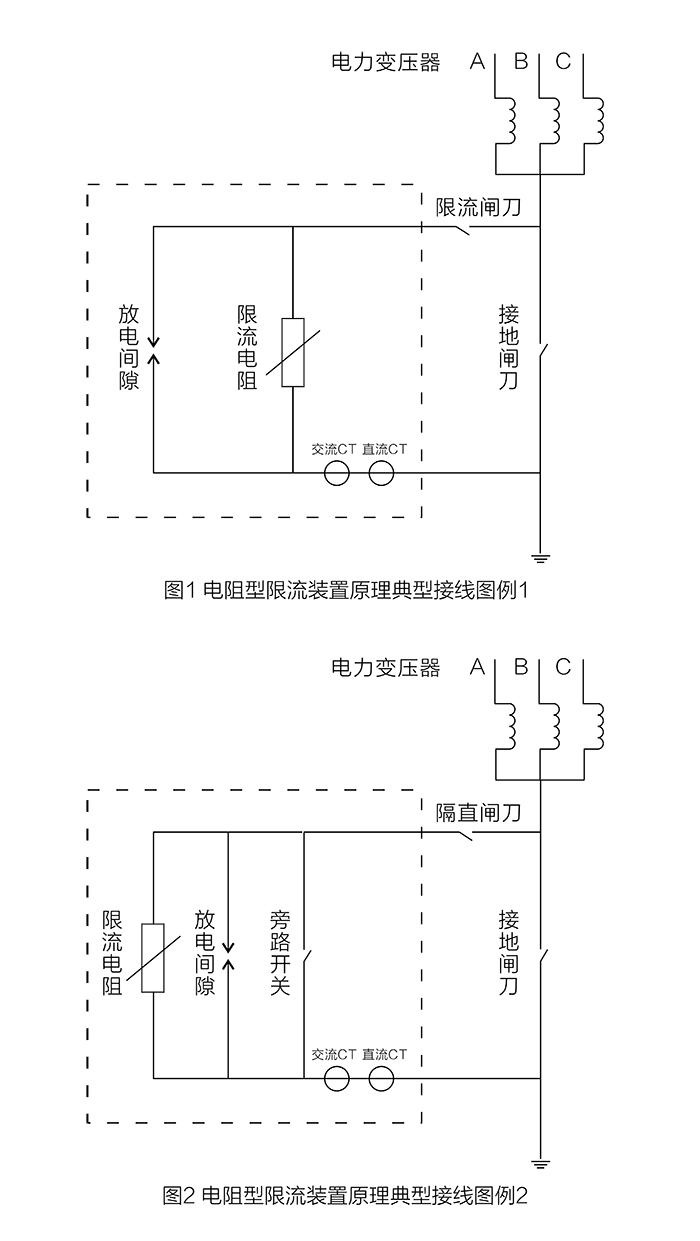

六、典型原理接線圖例

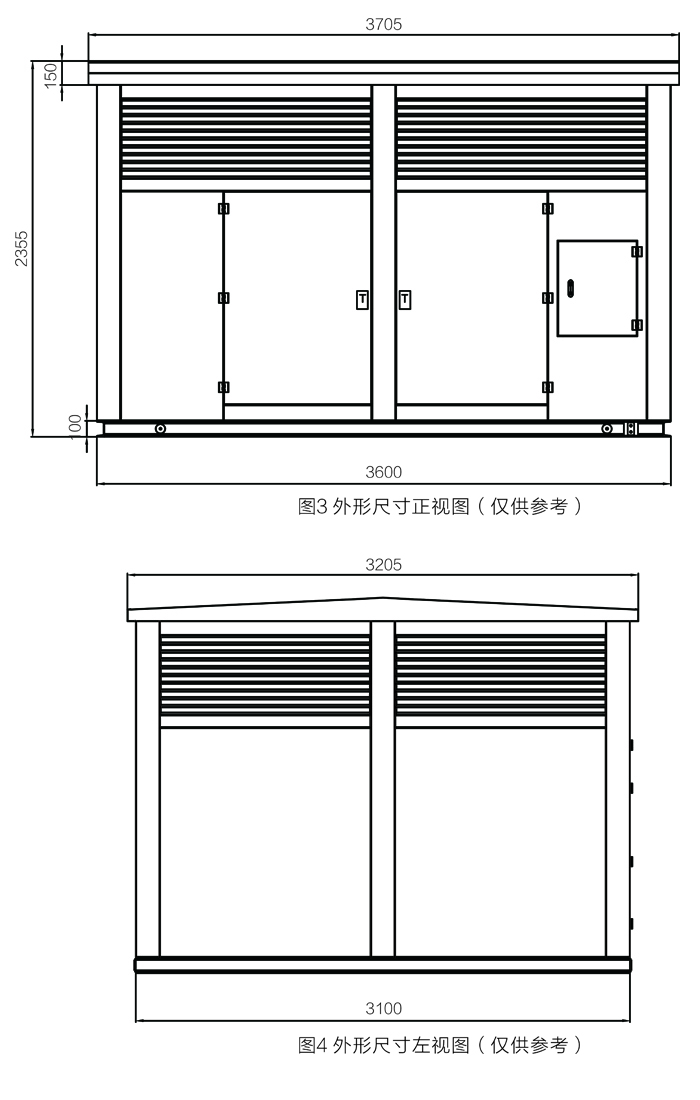

七、產品外形參考尺寸圖
八、產品安裝
使用叉車將設備運抵安裝現場，取下固定墊木的螺栓；
小心開箱取出設備，拆包裝時應防止損壞外殼或頂部安裝的套管，建議在拆除包裝箱時，包裝材料和包裝箱的底座不拆，這樣可以防止在搬運中造成損壞；
使用叉車時應注意使叉車對準底殼的角鋼處，以免損壞底網；如果場地空間較小可采用吊車吊到安裝點，裝置頂部設有吊裝螺栓；如果設備較大且配電室門較小，在訂貨時可訂購可拆卸式，但應在購銷合同中說明；
本產品安裝地點可以是戶內也可以是戶外，可安裝于專用基礎、混凝土臺或變壓器的附近的支撐臺上；裝置應水平安放，這樣可以保證設備防水進入、足夠通風及防止絕緣子不必要的損壞；通過裝置底四腳的螺栓孔（φ16mm）用地腳螺栓固定在基礎上，若安裝于混凝土基礎上，建議采用膨脹螺栓來固定；電阻元件接地端通過單芯電纜與接地網連接接地，電纜的一端自下而上經柜底電纜孔接入變壓器中性點隔直電阻限流裝置，做好電纜頭，與電阻元件接地端或零序電流互感器輸出端可靠連接，電纜在穿孔處要用電纜護圈（已備有）保護，并加以封堵。裝置的進線端用單芯電纜或銅排與變壓器的中性點引出端子可靠連接；
電阻接地一般用銅排或電纜與公共接地網可靠牢固連接，銅排或電纜的規格根據實際情況確定；電流互感器二次輸出采用控制電纜接入設計指定間隔的零序保護和測量表計；檢查、緊固柜內所有固定及連接螺栓，保證固定牢固，連接可靠。
九、檢驗試驗
當設備可靠就位后，打開帶銘牌的前面板，檢查柜內設備和接線情況,并注意以下事項:
□ 帶電前所有包裝材料必須從箱內取出，以避免發生火災;
□ 仔細檢查絕緣子、套管等有否破損，若發現破損件，應立即與我司聯系;
□ 檢查所有電氣連接，確認連接牢固可靠;
□ 所有固定螺栓是否全部緊固;
□ 投運前試驗、測量電阻元件的阻值、測量絕緣電阻、按規定標準進行工頻耐壓試驗。
試驗電壓不大于出廠試驗電壓值的80%；還原裝好柜體前板，準備投運。
十、產品維護
□ 變壓器中性點隔直電阻限流裝置屬高可靠性設備，不需額外維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規范；
□ 將變壓器中性點隔直電阻限流裝置從系統上斷開;
□ 打開前門，直接查看箱內有無異常;
□ 進行清潔處理;
□ 檢查有無破損的絕緣子和套管，用搖表確認瓷套絕緣性;
□ 檢查電阻元件的完好性，測出電阻值，其值應在5%誤差以內﹔
□ 檢查內部連接是否可靠;
□ 檢查螺栓的緊固程度;
□ 對于雷電、風暴、地震、過載等可能會造成電阻元件損壞的特殊情況，建議工作人員及時做相應的檢查;
□ 需要備件和協助時，請與我公司的售后服務處聯系。我司將盡快（省內24小時、省外48小時）派員到現場服務。
十一、包裝、運輸及貯存
□ 本產品裝箱時應按正常位置放置于枕木上，并用螺栓緊固；
□ 柜體罩上發泡塑料，以防止運輸或存儲過程中灰塵或水汽侵入;
□ 建議采用原包裝將設備運抵安裝現場，以防止在運輸中可能出現的損壞;
□ 為防止運輸過程中電阻松動，專門以緊固帶加以固定；
□ 用板條釘箱；
□ 在變壓器中性點隔直電阻限流裝置包裝箱上清楚地標明交貨地點，設備名稱和運輸重量等；
□ 所有包裝箱均可用叉車裝入通用貨柜中；
□ 貨到后，應用叉車或吊車卸貨；卸貨前應加以檢查，以確定運輸過程中貨物安全無損。
十二、訂貨須知
客戶訂購變壓器中性點隔直電阻限流裝置時，請提供與產品有關的下列資料：
□ 系統額定電壓：Ue/U（kV）；
□ 標稱電阻值：（Ω）;
□ 外殼形式：戶內型或戶外型；
□ 外殼顏色：客戶可選；
□ 進出線方式：上進下出、下進下出、側進側出、側進下出，客戶可選；
□ 柜內是否裝隔離開關及零序CT，CT變比及容量；
□ 客戶有其它要求可在訂貨時面談或提供書面要求。
