發電機中性點接地電阻成套裝置

主要作用

◇ 限制故障接地電流，防止發電機鐵芯燒損；

◇ 限制暫態過電壓在2.5倍額定相電壓以下；

◇ 抑制諧振過電壓；

◇ 限制單相接地故障電流不超過（10～15）A；

◇ 提高發電機接地保護的靈敏度，使保護配置更方便。

使用范圍

適用于發電機、變壓器單元接線的大型（200MW及以上）發電機組。

常用接線方式

A、發電機中性點經一單相變壓器高壓繞組接地，小阻值的接地電阻接在單相變壓器的二次側，如圖3所示；

B、發電機中性點直接經高電阻接地，如圖4所示。

圖3：發電機中性點經一單相變壓器高壓繞組接地，小阻值的接地電阻接在單

相變壓器的二次側；

圖4：發電機中性點直接經高電阻接地。

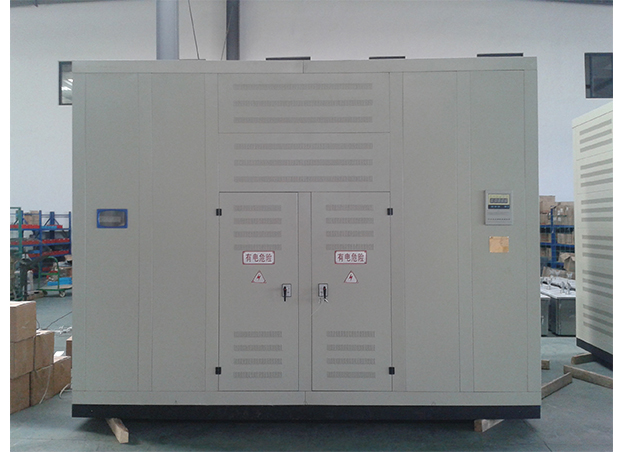

1、產品結構

◇ 常規設備包括不銹鋼電阻元件、支撐絕緣子、絕緣套管、內部連接線和柜體等，并嚴格按照相關技術規范裝配、連接及出廠調試；

◇ 柜體底部加工有電阻接地端引出電纜孔和二次控制電纜引出孔；

◇ 常規外殼四周側板上部沖成百葉窗，柜體底部距地面高度為120mm,電阻元件下方底板設計為網板，整個柜體具有最佳的通風散熱效果；

◇ 外殼下部加工有接地螺栓，方便外殼保護接地；

◇ 柜體頂部裝有吊環或底部設有吊耳，以便吊車搬運。

2、產品安裝

使用叉車或吊車將設備運抵安裝現場，小心開箱取出設備，拆包裝時應防止損壞外殼或頂部安裝的套管，建議在拆除包裝箱時，包裝材料和包裝箱的底座先不拆，這樣可以防止在搬運中造成損壞。

使用叉車時應注意使叉車對準底殼的角鋼處，以免損壞底網；如果場地空間較小可采用吊車吊到安裝點，電阻柜頂部設有吊裝螺栓；如果設備較大時，在柜體底部設有伸縮吊耳起吊，起吊時，注意設備重量、起吊位置和重心標識，嚴禁設備傾斜起吊。

本產品安裝地點可以是戶內、也可以是戶外?？砂惭b于專用基礎、混凝土臺或變壓器附近的支撐臺上，小型接地電阻也可直接安裝在變壓器的頂部。電阻柜應水平放置，以保證電阻柜的防水進入、足夠通風及防止絕緣子不必要的損壞。通過柜底四腳的螺栓孔(Φ16mm)用地腳螺栓將其固定在基礎上，若安裝于混凝土基礎上，建議采用膨脹螺栓來固定。大型柜體的接地電阻裝置的安裝方式，建議在混凝土基礎上預埋槽鋼，將柜體底部與槽鋼焊接固定。

電阻柜吊裝示意圖

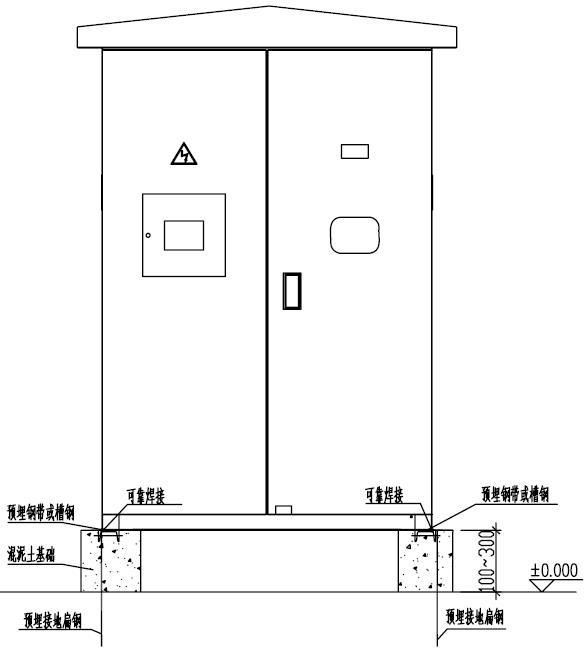

電阻柜安裝示意圖

3、產品接線

產品接線分為一次和二次接線。

一次接線：一次接線采用單芯電纜從柜體底部的一次進線孔接入至電阻進線母排上（下進線），或采用架空母排接入柜體頂部的穿墻套管接線端（上進線）。電阻末端為接地端，接地端通過單芯電纜或接地扁鋼與接地網連接接地，用電纜連接時需做好電纜頭，與電阻元件接地端或零序電流互感器輸出端可靠連接，電纜在穿孔處要用電纜護圈(己備有)保護，并加以封堵。電阻柜的進線端用單芯電纜或銅排（材料由用戶自備）與接地變或變壓器的中性點引出端子可靠連接。

35kV電阻柜（帶接地變）裝置的一次接線：將接地變高壓側通過電纜（產品附件）或架空線（由用戶自備）與變壓器中性點出線套管連接，將接地變中性點側通過單芯電纜或母排接入電阻柜的進線端；

電阻接地一般用銅排或電纜與公共接地網可靠牢固連接，同時將柜體底部接地螺栓與接地網可靠接地，銅排或電纜的規格根據實際情況確定。

二次接線：二次接線根據項目的不同要求配置連接，主要有輸入電源接線和輸出信號接線，電流互感器（若有）二次輸出采用控制電纜接入設計指定間隔的零序保護和測量表計，并可靠接地，產品投運時電流互感器的二次接線嚴禁全部開路!

檢查、緊固柜內所有固定及連接螺栓，保證固定牢固，連接可靠。

中性點接地電阻在最初工作時，電阻器會在小段時間內出現小股的煙；在以后的過程中這個現象會逐漸消失，為正?，F象。

4、檢查試驗

當設備可靠就位后，打開帶銘牌的前面板，檢查柜內設備和接線，并注意以下事項：

◇ 帶電前所有包裝材料必須從箱內取出，以避免發生火災；

◇ 仔細檢查絕緣子、套管等有否破損，若發現破損件，應立即與廠商聯系；

◇ 檢查所有一、二次電氣連接是否正確，確認連接牢固是否可靠，并將電纜孔隙進行封

堵，以防小動物進入；

◇ 所有固定螺栓是否全部緊固；

◇ 投運前試驗、測量電阻元件的阻值、測量絕緣電阻、按規定標準進行1min工頻耐壓試驗?，F場1min工頻耐壓試驗電壓值按產品的交接試驗標準，應按不大于出廠試驗電壓值的85％進行；

◇ 取出柜內所有安裝調試的各種工具、材料，并清理柜內的衛生。

◇ 將柜內的隔離開關合閘，用電磁鎖將操作機構鎖好，同時關好柜體的門板，確認最后的投運送電的條件。

5、產品維護

◇ 接地電阻柜屬高可靠性設備，不需額外維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規范。

◇ 確認將電阻柜從系統上斷開（只需將控制的斷路器分閘），并將隔離開關分閘。

◇ 打開柜門板，直接查看箱體內有無異常。

◇ 對柜內進行清潔處理。

◇ 檢查有無破損的絕緣子和套管，用搖表確認瓷套絕緣子的絕緣水平。

◇ 檢查電阻元件的完好性，測出電阻值，其值應在±5％誤差以內。

◇ 檢查內部連接線是否正確、連接點是否牢固可靠。

◇ 檢查螺栓的緊固性；

◇ 當發生電阻器損壞時:應停止使用電阻器：

步驟是：打開隔離開關，使電阻單元間的電器連接和其他電路部分分開，移除損壞的電阻、替換損壞的電阻（松開電阻兩邊的螺釘，然后取出損壞的電阻）、用合適的工具擰緊螺釘（最大扭距不能超過4Kgm）、恢復電阻間的電氣連接、重新檢查電阻器的電阻阻值；假如其他設備也損壞，請更換并重新檢查接線。

6、包裝、運輸及貯存

◇ 本產品裝箱時應按正常位置放置于枕木上，并用螺栓緊固；

◇ 柜體罩上塑料袋，以防止運輸或存儲過程中灰塵或水汽侵入；

◇ 采用原包裝將設備運抵安裝現場，以防止在運輸中可能出現的損壞；

◇ 為防止運輸過程中電阻器的松動，柜內專門以固定絕緣子加以固定；

◇ 采用木板箱包裝（若為出口項目，則按出口標準包裝），在箱體的外表面寫有產品的名稱、合同號、起吊、防水、朝上、重心等有效標記；

◇ 在電阻柜包裝箱上還清楚地標明交貨地點和運輸重量等；

◇ 貨到后，應用叉車或吊車卸貨（對于箱體的寬度尺寸大于2.4米及以上的，在出廠時均配有吊具）；

◇ 卸貨前應加以檢查，以確定運輸過程中貨物安全無損。

7、隨機附件

包裝時隨機附件均放在包裝箱內或與貨物一起發往現場，以產品《裝箱清單》為準。
